Z3032搖臂鉆床

更新：2015-09-05 19:27:50??????點擊：

品牌：???金象山
型號：???Z3032

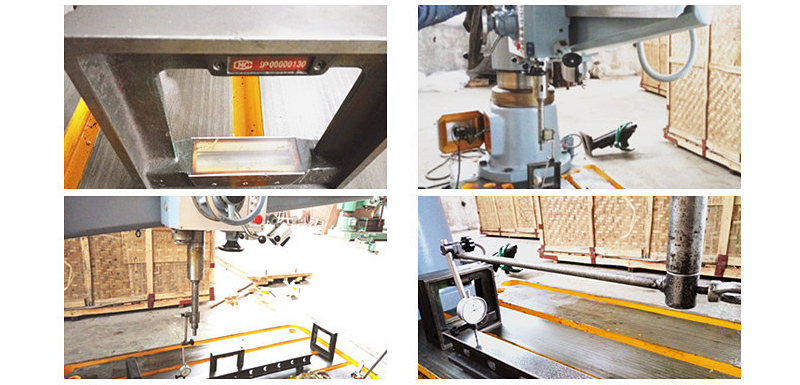

產品介紹

Z3032型搖臂鉆床，是參照國際標準設計制造成功的多功能新系列產品，機床主軸箱，搖臂，立柱手動夾緊；主軸正反轉，停車（制動），空檔用一個手柄操作。它具有性能完善，使用安全，可靠，方便，易于維修，精度高，剛性好，壽命長等優點。用來鉆孔，擴孔，鉸孔，攻螺紋和鏜孔。廣泛適用于機械加工各部位。

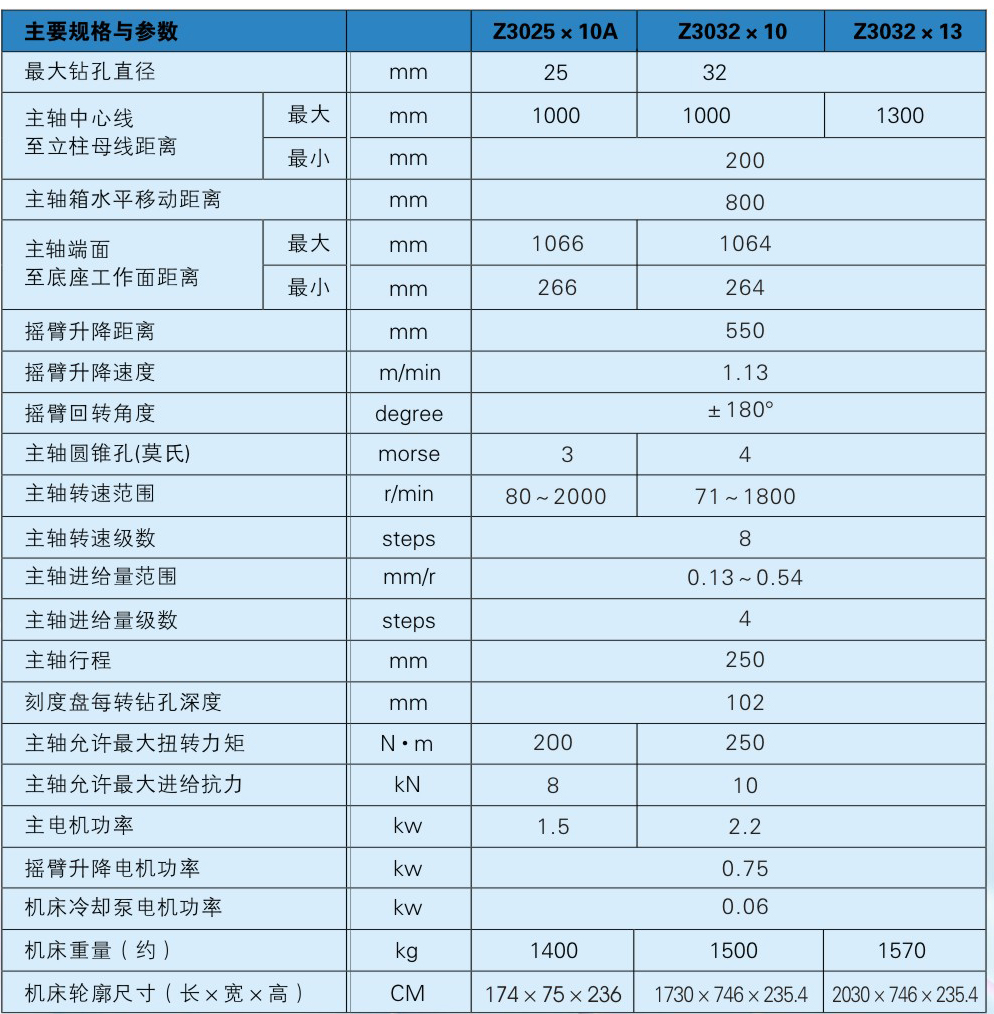

一．技術參數
1、最大鉆孔直徑32 mm

2、主軸中心線至立柱母線距離最大1000 mm；最小200 mm。

3、主軸端面至底座工作面距離最大1064mm；最小264 mm。

4、搖臂升降距離550 mm

5、搖臂升降速度1.13m/min

6、搖臂回轉角度+180°

7、主軸錐孔(莫氏) No.4 Morse。

8、主軸行程250 mm。

9、刻度盤每轉鉆孔深度102mm。

10、主軸允許最大扭轉力矩250N·m

11、主軸允許最大進給抗力10kN

12、主軸轉速級數8。

13、主軸變速范圍71-1800 R/min

14、主軸進給量級數4

15、主軸進給量范圍0.13-0.54 mm/r

16、主電機功率2.2 Kw

17、電壓380 V 50Hz

18、機床凈重重量1500 Kg；毛重1700 Kg

19、機床輪廓尺寸(長×寬×高) 173×75×235.4 cm

20、包裝箱尺寸(長×寬×高) 190×96×210 cm

二、機床主要結構及性能特點
1、機床主要部分
機床主要由：主軸變速傳動機構、主軸進給變速機構、主軸進給及操縱機構、主軸箱夾緊機構、主軸及平衡機構、立柱夾緊機構、搖臂升降及夾緊機構等組成。
2、結構布局
Z3032×10型搖臂鉆床采用傳統的搖臂鉆床結構方式。性能及特點：
1）、采用手動機械夾緊機構，可節省輔助時間；
2）、主軸正反轉、停車（制動）、變速、空檔用一個手柄控制，操縱輕便；
3）、所有操縱手柄集中安放在很方便的部位，操縱輕便；
4）、主軸箱移動及搖臂回轉輕便、靈活；
5）、主軸箱、搖臂、內外柱采用手動驅動菱形塊夾緊機構，夾緊力大，夾緊前后主軸位移量??；
6）、搖臂上導軌、主軸套筒及內外柱回轉滾柱配合面等處，均進行表面游淬火處理，可延長機床使用壽命；
7）、有完善的安全保護裝置和外柱防護裝置。例如搖臂升降有保險機構，主軸有限位保險，主傳動超扭矩摩擦保險離合器，進給有鋼球保險離合器，外柱有防塵圈，電源接地等，可以保證機床安全工作；
8）、電器箱蓋翻蓋方式的改變，使電器的安裝和維修更加方便，外觀更具觀賞性；
9）、電路更改走線方式，電器操作按鈕集中安置，這使此機床更加安全，操作更加方便。
4．安全防護
機床的安全及防護符合GB15760金屬切削機床安全防護通用技術條件。機床電氣按照GB/T5226.1-96“工業機械電氣設備通用技術條件”要求進行。

三．裝箱單
Z3032×10裝箱單
箱體尺寸：（長×寬×高）190×96×210CM
毛重：1700KG 凈重：1400KG

序號	規格與型號	名稱	數量	備注
一主機
1	Z3032×10搖臂鉆床		1臺
二技術文件
1		使用說明書	1份
2		合格證明書	1份
3		裝箱單	1份
4		維修零件圖	1份
三附件及工具
1	450×400×400	工作臺	1件	在機床上
2	M20；J11-3	精六角螺母	8件	4件在機床上
3	M20×300；J23-8	地腳螺栓	4件
4	M20×85；J29-1	T型槽用螺栓	4件	在機床上
5	20；J51-1	墊圈	8件	4件在機床上
6	1-2； SZS S81-1	退套楔	1件
7	3；SZS S81-1	退套楔	1件
8	2×1；SZS S81-1	帶有莫氏錐度的短變徑套	1件
9	3×2；SZS S82-1	帶有莫氏錐度的短變徑套	1件
10	90；SZS R99-1	機油槍
